Prefabrik Evlerde ve Yapılarda Duvar Sistemleri
Prefabrik evlerde duvar sistemleri, evin yapısal bütünlüğü ve enerji verimliliği konusunda önemli bir rol oynar. Bu sistemler, geleneksel yöntemlerden farklı bir yaklaşım gerektirir. Prefabrik konutların duvar sistemleri genellikle modüler paneller kullanılarak oluşturulur.
Prefabrik evlerde duvar sistemleri, izolasyon, enerji tasarrufu, dayanıklılık ve ses yalıtımı gibi önemli faktörleri dikkate alarak seçilmelidir. Her bir sistem, belirli avantajlara sahiptir ve projenin gereksinimlerine uygun olarak tercih edilmelidir. Duvar sistemleri, prefabrik evin konfor ve dayanıklılığı için kritik bir unsurdur ve doğru seçim yapılması önemlidir.
Paneller, sadece dış etkenlere karşı koruma sağlamakla kalmamakta, aynı zamanda ısı, ses ve su yalıtımı da gerçekleştirmektedir.
Prefabrik evlerde yapılan duvarlar kaliteli üretim ve malzeme kullanımı sonucunda güvenilir kullanım avantajları sunar. Başlangıç olarak iki farklı materyal olarak ortaya çıkar. Genellikle kullanılan panel sistemleri arasında pres panel ve karkaslı paneller bulunur. Bu üretim yönteminde yüzeylerde fibercement materyali tercih edilir. Bu duvarların ana işlevi izolasyonu sağlamaktır.
Prefabrik evlerde sıklıkla kullanılan duvar sistemleri şu şekildedir:
Pres Panel
(Fibercement+EPS+Fibercement) ve Karkaslı Panel (Fibercement+Taşyünü+Fibercement)
Standart pres panel en ekonomik panel şeklidir. Standart olarak dış duvar kalınlığı 100 mm ve iç duvar kalınlığı 60 mm’dir. Müşteri talebi ile iç duvar kalınlıkları 100 mm de yapılabilir. Dış ve iç panellerin yüzeyleri 8x1250x2500 mm ebatlarında fibercement levhadan imal edilir. Isı yalıtımı için paneller arasında dış duvarda 84 mm ve iç duvarlarda 44 mm polistiren sert köpük (EPS) kullanılır. EPS izolasyonunun her iki yüzeyine sürülen özel yapıştırıcıların üzerine 8 mm kalınlığındaki fibercement levhalar presleme yöntemi ile yapıştırılır.
Tercihe ve ihtiyaca göre pres panel yerine çelik karkas iskeletin her iki yüzeyine fibercement vidalanarak karkaslı panel de yapılabilmektedir. Karkaslı panel tercih edildiğinde yalıtım malzemesi taşyünü (14 kg/m³) olmaktadır. Karkaslı panelin en büyük avantajı taşyünü izolasyon malzemesi ile beraber duvara A1 sınıfı bir yangın dayanımı kazandırmaktadır.
Pres ve karkaslı panellerin dış yüzeylerinde ekstra bir işleme gerek kalmadan, doğrudan yüzeye boya yapılır. Burada çift kat akrilik dış cephe boyası önerilir. İç cephe yüzeylerinde ise ekstra bir işleme gerek kalmadan, doğrudan yüzeye boya yapılır.
Duvarları birbirine bağlayan ve aynı zamanda taşıyıcı özelliği de olan galvaniz çelik H profilleri dış ve iç yüzeylerde görünmektedir.
İç duvarda H profilleri görmek istemeyenler, opsiyonel olarak alçıpan plaka kaplama yaptırabilir. Alçıpan kaplama sonrası, boya öncesi birleşim yerlerinde saten alçı ve file uygulaması yapılmalıdır.
Prefabrik binalarda; imalat roll-forming makineleri ile yapılmaktadır. Yapıyı oluşturan özel profillerin; otomatik profil hattı ile gerekli olan tüm formları oluşturup gerekli olan tesisat ve bağlantı boşlukları tamamen bilgisayar kontrollü olarak açılır. İmalat ve montaj aşamasında kesinlikle kaynak kullanılmamaktadır. Birleşimler özel norma sahip cıvata ve/veya vidalar ile yapılmaktadır.
Fugalı Panel
(Fugalı Fibercement+EPS+Fibercement)
Diğer bir seçenek olan tasarım ve patenti Nestavilla markamıza ait fugalı paneller estetiğin ön planda tutulduğu konut ve çok amaçlı yapılarda tercih edilmektedir. Panelin dış yüzündeki fibercement ile cephelere estetik bir görüntü katan yatay çizgiler oluşturulmaktadır. Tercihe göre pres veya karkaslı panel olarak yapılabilmektedir. Karkaslı panel tercih edildiğinde yalıtım malzemesi taşyünü (14 kg/m³) olmaktadır.
Bu paneller standart prefabrik yapılara göre dış cephede daha estetik bir görünüm sunmaktadır. Standart olarak dış duvar kalınlığı 100 mm ve iç duvar kalınlığı 60 mm’dir. İstenildiğinde iç duvar kalınlıkları 100 mm’ye çıkartılabilir.
Isı yalıtımı için bu paneller arasında dışında 82 mm, içinde 44 mm polistiren sert köpük (EPS) kullanılır. 8x1250x2500 mm ölçüsündeki fibercement levhalar özel yapıştırıcılar ile izolasyon malzemesinin her iki yüzeyine yapıştırılır.
Dış cephede, taşıyıcı özelliği de olan tüm galvaniz çelik birleşim H profilleri, fibercement latalar ile kaplanır. Bu işlem ısı köprüsü oluşumu engelleyen, ısının içeride kalmasını sağlayan bir özelliktir. Tüm pencere ve dış kapı kenarlarına fibercement söveler uygulanmaktadır. Bu işlem yapıya görsel olarak estetik katmaktadır.
Dış yüzeyde ekstra bir işleme gerek kalmadan, doğrudan yüzeye boya yapılır. Çift kat akrilik dış cephe boyası önerilir.
İç cephe yüzeyinde ekstra bir işleme gerek kalmadan, doğrudan yüzeye boya yapılır.
Taşıyıcı özelliği de olan galvaniz çelik birleşim H profilleri iç yüzeyde görünür.
İç duvarda H profilleri görmek istemeyenler için, opsiyonel olarak alçıpan plaka kaplama yapılabilir. Alçıpan kaplama sonrası, boya öncesi birleşim yerlerinde saten alçı ve file uygulaması yapılmalıdır.
Prefabrik binalarımızda imalat, rollforming makineleri ile yapılmaktadır. Yapıyı oluşturan profillerin otomatik profil hattı ile gerekli olan tüm formları oluşturup gerekli olan tesisat ve bağlantı boşlukları tamamen bilgisayar kontrollü olarak açılır. İmalat ve montaj aşamasında kesinlikle kaynak kullanılmamaktadır. Birleşimler özel norma sahip cıvata ve/veya vidalar ile yapılmaktadır.
Fugalı Panel Sistemin Avantajları:
- Her türlü iklim bölgesine uygun duvar kalınlık alternatifleri vardır.
- Duvar panelleri içinde profil karkas gerektirmediğinden ısı köprüsü oluşmamaktadır.
- Malzemeler özel paketleme sistemi ile sevk edildiği için, nakliye ve taşıma esnasında hasar oluşmaz.
- Hızlı montaj özelliği ile şantiyede zamandan tasarruf sağlar.
- Defalarca sökülüp takılabilme özelliğine sahiptir.
Kurumsal prefabrik yapılarda genellikle tercih edilen duvar sistemleri ise şu şekildedir;

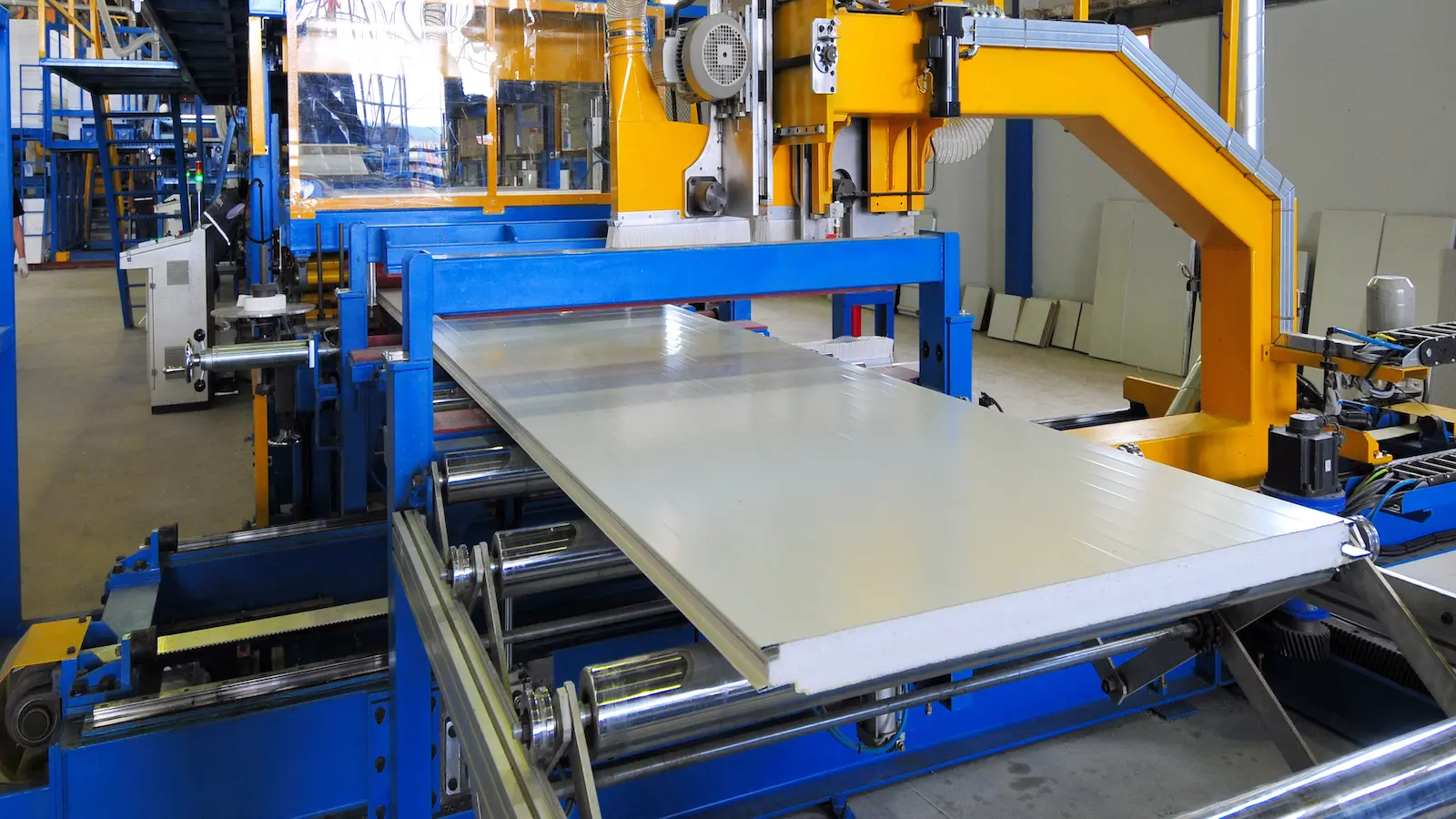

Panel üretim hattına giren rulo halindeki saca, önce "rollforming" işlemiyle istenen form verilir. Daha sonra, form kazanmış sacların arasına EPS ya da taşyünü gibi izolasyon malzemeleri kullanılarak paneller oluşturulur. Paneller, istenen boyutlarda otomatik olarak kesilip paketlenmekte ve sevke hazır hale getirilmektedir.
Pres Panel
(Fibercement+EPS+Fibercement)
Pres panel, fabrikada üretilip inşaat sahasına nakledilerek hızlı bir şekilde monte edilir. Bu paneller İnşaat sürecini hızlandırmak ve işçilik maliyetlerini azaltmak için kullanılır. Fibercement panel sistemle daha hızlı ve daha ekonomik olarak inşa edilen prefabrike yapılar, birden fazla kurulum ve demontaj özelliğine sahiptir.
Duvar panelleri içinde profil karkas gerektirmediğinden ısı köprüsü oluşmamaktadır. Pres panel binaların duvarlarının her iki yüzü de fibercementtir. İzolasyon malzemesi olarak EPS kullanılır. Fibercement levhalar EPS’nin iki yüzüne yapıştırılır.
Prefabrik yapıların inşaatında pres panellerin kullanılması, geleneksel inşaat yöntemlerine göre daha hızlı bir inşaat süreci sunar ve aynı zamanda daha az işçilik gerektirir.
Karkaslı Panel
(Fibercement+(Karkas+Taşyünü)+Fibercement)
Karkaslı panel binaların duvarlarının her iki yüzünde de fibercement kullanılır. Müşterilerin ihtiyacına göre izolasyon malzemesi olarak EPS veya taşyünü kullanıldıktan sonra fibercementler özel profil karkasa vidalanır.
Fibercement panel sistemle daha hızlı ve daha ekonomik olarak inşa edilen prefabrike yapılar, birden fazla kurulum ve demontaj özelliğine sahiptir.
Karkaslı panellerde yalıtım malzemesi olarak taşyünü (14 kg/m³) kullanılır. Karkaslı panelin en büyük avantajı taşyünü izolasyon malzemesi ile beraber duvara A1 sınıfı bir yangın dayanımı kazandırmaktadır. Dış yüzeyde ekstra bir işleme gerek kalmadan, doğrudan yüzeye boya yapılır. Burada çift kat akrilik dış cephe boyası önerilir.
Kompozit Panel
( Sac+(EPS veya Taşyünü)+Fibercement)
Kompozit panelin bir yüzeyi sac diğer yüzeyi fibercement olarak üretilmektedir. Kompozit panelde izolasyon malzemesi olarak EPS veya taş yünü kullanılmaktadır. EPS daha ekonomik bir çözüm sunarken, taşyünü hem A1 sınıfı yanmazlık özelliğiyle yanmaya karşı daha dirençli hem de yüksekizolasyon değerlerine ulaşmada çok daha avantajlıdır. Kompozit panelin dış yüzeyleri üretime boyalı olarak girer. Şantiye sahasında sadece iç duvarların boyanması gerekir. Kompozit paneller, şantiyelerde ofis, yatakhane, yemekhane, WC-duş, ekonomik konut ve sosyal tesis gibi amaçlarla kullanılan binaların yapımında tercih edilmektedir. Fibercement panel sistemle daha hızlı ve daha ekonomik olarak inşa edilen prefabrike yapılar, birden fazla kurulum ve demontaj özelliğine sahiptir.
Sandviç Panel
(Sac+(EPS veya Taşyünü)+Sac)
Sandviç panel, yapıları dış etkenlere karşı koruyabilen, son derece güçlü bir duruş için pratik ve ekonomik çözümler sunan bir sistemdir. Sandviç paneller; hafif, dayanıklı yapılarıyla modern bir görünüm elde etmeyi sağlar.
Sandviç panelin her iki yüzeyi sac olup izolasyon malzemesi olarak EPS veya taş yünü kullanılmaktadır. EPS, daha ekonomik bir çözüm sunarken, taşyünü hem A1 sınıfı yanmazlık özelliğiyle yanmaya karşı daha dirençlidir hem de yüksekizolasyon değerlerine ulaşmada çok daha avantajlıdır. Geliştirdiğimiz Neopan teknolojisi, dış cephelere uygulanması gereken şantiyedeki boyama işlemini de ortadan kaldırarak çok önemli bir maliyet avantajı sağlar. Çünkü sandviç panelin sac olan her iki yüzeyi, üretime boyalı olarak girer ve öylece paketlenir. Sandviç paneller, şantiyelerde ofis, yatakhane, yemekhane, WC-duş, ekonomik konut ve sosyal tesis gibi amaçlarla kullanılan binaların yapımında tercih edilmektedir. Binaların çatı cephesini kaplamak veya soğuk depoları elde etmek içinde kullanılabilir.
Karkaslı Kompozit Panel
(Trapez Baskılı Sac+(EPS+Taşyünü)+Fibercement)
Bu paneller genellikle iki ana bileşenden oluşur:
Dış yüzey kaplama: Bu katman, trapez kesitli galvaniz sac malzemeden yapılır. Bu malzeme, panelin dış etkilere karşı dayanıklılığını artırır ve dekoratif bir görünüm sağlar.
İzolasyon malzemesi olarak genellikle EPS veya polistiren köpük kullanılırken, Vekon burada izolasyon malzemesi olarak taşyünü önerir. Bu izolasyon malzemelesi ısı yalıtımı ve yangın dayanımı da sağlar.
Karkaslı Kompozit Panelin Avantajları:
Isı yalıtımı: İzolasyon tabakası sayesinde enerji verimliliğini artırır ve ısı kayıplarını minimize eder.
Hafiflik: Bu paneller genellikle hafif yapıya sahiptir, bu da inşaat sürecini kolaylaştırır.
Estetik: Çeşitli renk ve desen seçenekleri ile dekoratif bir dış cephe sağlar.
Dayanıklılık: Dış yüzey kaplama, panelleri dış etkilere karşı korur ve uzun ömürlü olmalarını sağlar.
Çatı Detayları
Prefabrik yapıların çatılarında kullanılan makaslar ve çok katlı binaların kat aralarındaki döşemeler Profacto teknolojimiz ile tamamen kaynaksız ve cıvata bağlantılı olarak üretilir.
